受激拉曼如何成为GaN位错与应力检测的利器？

业内痛点：位错与应力表征长期受制于速度与精度

在快充、5G射频、车载功率芯片的赛道上，氮化镓（GaN）是当之无愧的“性能担当”。但它的“软肋”同样致命——穿透位错（TD）。螺位错会变成漏电“高速公路”，刃位错则引发晶格扭曲和局部应力，最终拉低良率、缩短器件寿命。然而，传统检测手段总让人“又爱又恨”：

• KOH刻蚀&TEM：准确，但破坏性，只能看表面，看不到内部三维走向；

• 自发拉曼：无损，但极慢——百微米视场就要几小时，无法大面积扫描；

• PL/CL：能定位缺陷，却无法定量分析应力；

• X射线：依赖同步辐射大装置，分辨率有限，高密度位错根本看不清。

针对上述行业痛点，振电科技基于UltraView MKⅢ多模态非线性光学成像平台，利用受激拉曼散射（SRS）技术，成功实现了GaN位错的高速、高精度、三维无损定量表征。

为什么SRS“快”得惊人？——光谱聚焦的黑科技

SRS的速度优势源于其非线性光学效应与光谱聚焦技术的深度结合，使其成为目前唯一能兼顾“大面积扫描”与“高分辨定量”的技术路线。得益于SRS的信号增强机制，我们将像素驻留时间缩短至仅4μs。

数据对比直击灵魂：

• 同一视场（~86×86 μm），传统自发拉曼：4～6 小时

• SRS：仅需数分钟——速度提升近百倍！

技术支撑：光谱聚焦是关键

实现如此高速下的高保真成像，离不开光谱聚焦技术。该技术将泵浦光与斯托克斯光的时域啁啾精准匹配，在保证光谱分辨率的同时最大化瞬时峰值功率，从而在微秒级驻留时间内获得足够强度的SRS信号。

为什么SRS具备极高的光谱位移精度？

应力检测的核心，在于捕捉晶格振动峰位的微小偏移。SRS通过受激辐射放大机制，获得了远超普通拉曼的信噪比与光谱分辨率，使其能够精准量化极微弱的局域应变。

精度实测：

常规自发拉曼因信号微弱，峰位拟合精度通常仅0.1~0.2cm⁻¹，实际应力检测下限受限。

而SRS系统实测无缺陷GaN基体峰移背景标准差仅为0.0031cm⁻¹。

前沿方案：多模态SRS+MPPL三维成像

东京大学Ozeki团队2026年发表于ACS Photonics的一项前沿研究提出了多模态三维成像方案：利用受激拉曼散射（SRS）技术捕捉位错诱导的晶格拉曼特征吸收峰偏移，并结合多光子荧光（MPPL）定位所有位错暗斑，从而实现位错分型、应力定量与三维追踪的一体化表征。

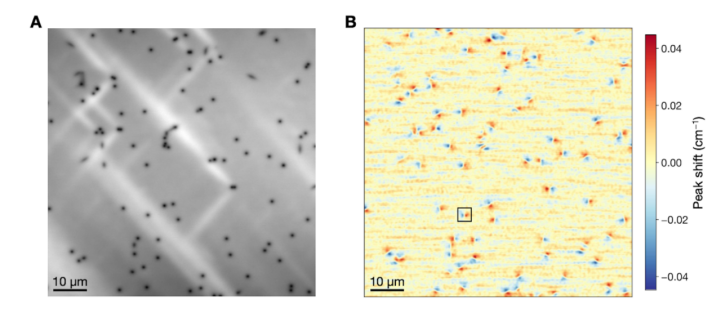

图1. A. 自由生长GaN衬底中穿透位错（TD）的MPPL图像

暗斑表示TD的位置，TD作为非辐射复合中心，在80×80μm²区域内的暗斑数量为104个，对应TD密度为1.6×10⁶cm⁻²；B. 与（A）相同区域的SRS图像，正负对称的SRS峰位移模式表示由边缘型和混合型TD引起的应变场，峰位移模式的位置与MPPL图像中的暗斑位置高度一致。

硬核实测：振电科技多模态SRS系统完整复现顶刊实验方案

基于UltraView MK Ⅲ多模态非线性光学成像平台，我们完成了GaN自支撑衬底的探索实验，成功复现了文献的测试逻辑、成像特征与定量精度，证明无需依赖进口大型设备，同样可以实现GaN位错的无损三维表征。

核心优化措施包括：参考文献进行光路优化，将泵浦光与斯托克斯光设置为垂直正交偏振，大幅压交叉相位调制等非线性背景信号；保留GaN E₂ᴴ模特征SRS信号，消除噪声对位错微小峰移的掩盖；斯托克斯光固定于1045nm，泵浦光匹配983nm，精准共振激发GaN晶格振动，像素驻留时间仅4μs，成像速度较传统自发拉曼提升近百倍。

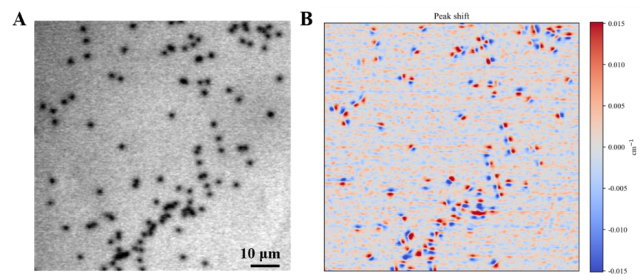

图2. A. SRS位错暗斑图；B. SRS峰偏移应力云图（文献标准对照图）

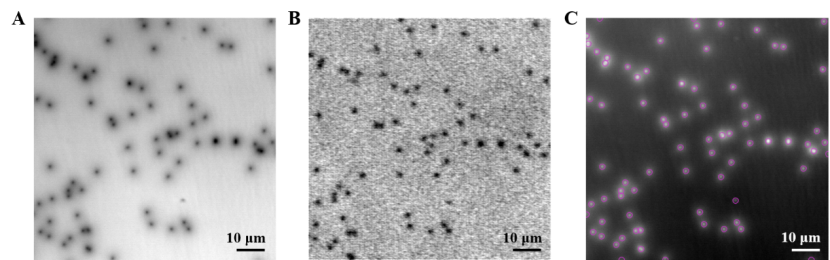

图3. A. TPPL位错图像；B. 同一视野下的SRS暗斑图像；C. 空间坐标校准后的TPPL与SRS融合叠加图像，图中紫色圆环为利用TrackMate识别标记的位错点位

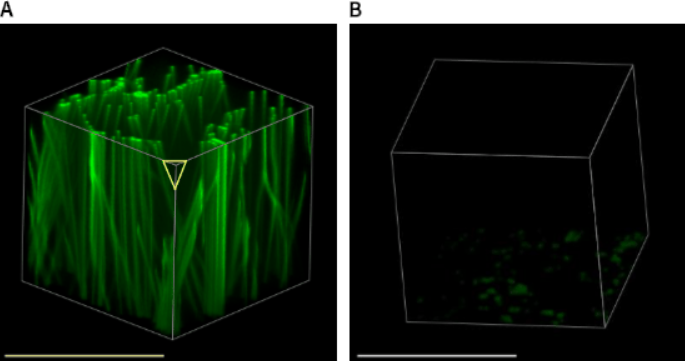

图4. A、B为基于TPPL逐层扫描数据构建的位错三维重构图像，直观呈现穿透位错沿样品Z方向的延伸走向

测试结果显示：

• SRS成像清晰采集到位错非辐射复合暗斑，86.42×86.42μm视场内统计位错数量117个，计算位错密度为1.56×10⁶cm⁻²，与文献报道数值1.6×10⁶cm⁻²高度吻合；

• 位错周围呈现成对的拉伸（蓝）、压缩（红）对称应力，位置与位错暗斑一一对应；

• 定量精度验证：无缺陷GaN基体峰移背景标准差为0.0031cm⁻¹，能够捕捉极微弱的局域晶格应变；

• 双光子光致发光（TPPL）成像结果与SRS暗斑图像的位置高度吻合，经空间坐标校准后可实现两种模态信号的精准融合定位，为位错识别提供双重验证；

• 基于TPPL逐层扫描数据完成了位错的三维重构，清晰呈现出穿透位错沿样品Z方向的延伸走向，验证了该系统对位错三维空间行为的追踪能力。

为什么只有SRS能做到？——当前唯一能同时兼顾速度、精度和无损三维的实用方案只有SRS+光谱聚焦。

普通拉曼（自发）信号弱、易受荧光干扰，就算延长积分时间也难兼顾速度与精度。SRS利用受激辐射的相干放大机制，信号强度与激发光功率呈非线性关系，背景荧光被有效压制——这正是相干拉曼的天然优势。更重要的是，光谱聚焦在SRS体系中可获得最优性能，它依赖飞秒脉冲的啁啾编码，而自发拉曼根本无法获得这种宽带相干增益。

因此，唯有SRS+光谱聚焦，才能同时达成：

• 微秒级像素速度

• 0.0031cm⁻¹级光谱精度

• 无损、无需标记、可三维层析

其他技术要么缺应力定量，要么分辨率不足，要么损伤样品或依赖大装置——SRS是当前能“全都要”的最优答案。
