多模态非线性光学成像系统-UltraView显微成像图精选

酵母细胞的生物合成产物检测

相干拉曼技术在合成生物学领域可以准确识别参与特定生物合成途径的关键酶以及其作用的底物并监测代谢中间产物。利用UltraView成像系统和高数值孔径物镜清晰观察细胞内部结构。通过SpecFinder-Lasso算法的光谱拆分，该技术能够精确分析和定位细胞内不同化学成分及其目标产物。UltraView提供了无标记、快速、高化学特异性的成像，适合动态监测细胞内生物合成过程，同时支持定量分析和活体细胞研究。此外，无需复杂的样本制备过程，使得实验操作更为简便。这些特点使得相干拉曼技术成为合成生物学研究中不可或缺的工具，有助于优化生物合成途径和提高生产效率。

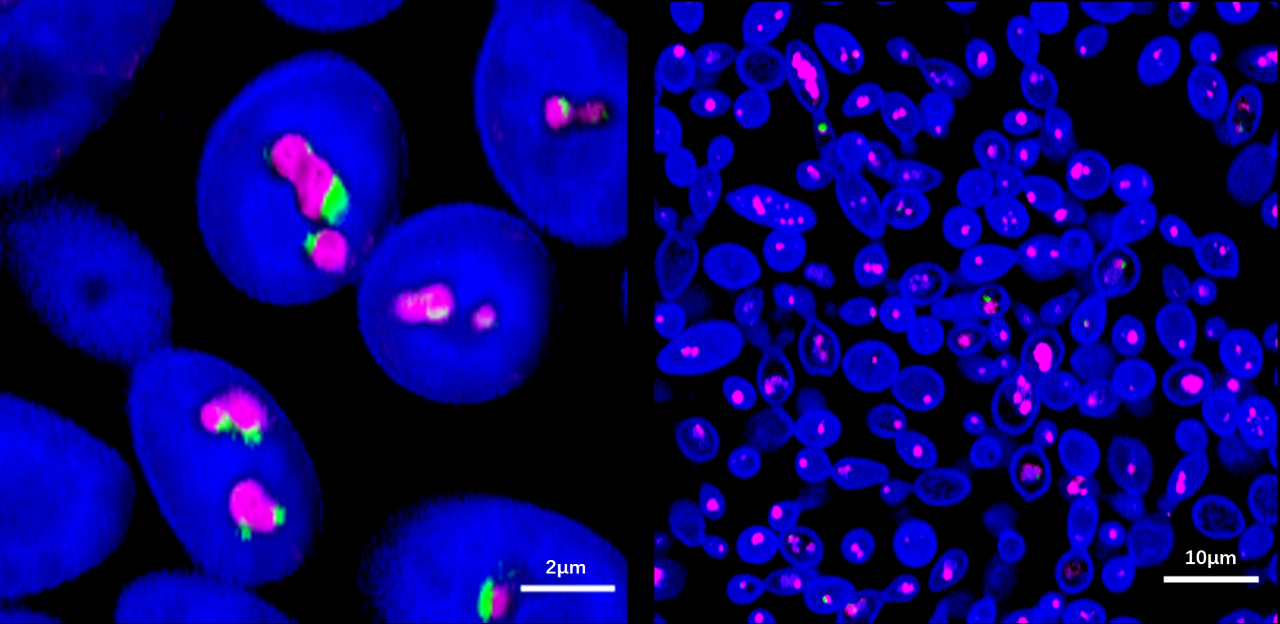

该图像使用振电科技UltraView成像系统SRS模式，60x NA 1.4 Oil物镜拍摄。图像为振电开发软件SpecFinder-Lasso算法光谱拆分后通各道合并图，显示出酵母细胞内部成分差异及目标产物定位。菌株为上海微创生成生物技术有限公司提供。左侧图像比例尺，2μm，右侧图像比例尺，10μm。

白血病细胞类型诊断

在疾病发生发展过程中，细胞的组分和结构会发生变化。相干拉曼的多组分拆分技术可以帮助识别病变细胞与正常细胞在分子组成和结构上的差异，为疾病的早期诊断、病理分析以及治疗靶点的发现提供重要信息。利用UltraView成像系统的SRS模式，能够高分辨率地捕捉细胞内部结构，如核仁、细胞核和细胞质。通过在核酸、蛋白质、脂质等生物分子的特征峰波数位置采集图像，能够提供细胞化学成分的详细信息，并实现细胞区域的清晰区分。这种高化学特异性的成像方法不仅快速诊断白血病细胞类型，有助于科研和临床中对白血病细胞类型的精确识别。

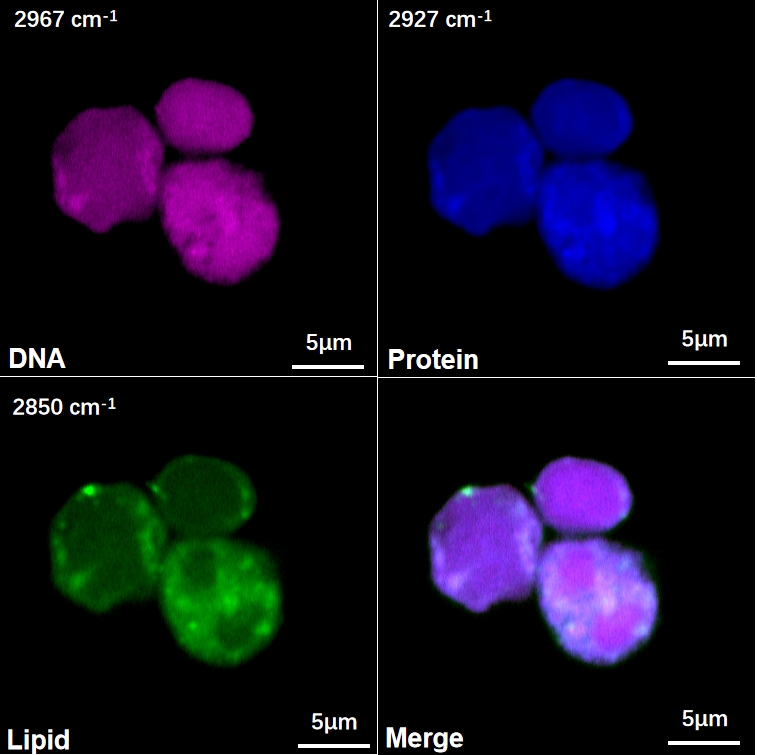

该图像使用振电科技UltraView成像系统SRS模式，60x NA 1.2Water物镜拍摄。1至3张图像为在核酸、蛋白、脂质特征峰附近波数位置采集的图像，将图像叠加能显示核仁、细胞核和细胞质区域的区分。白血病细胞为中国医学科学院血液学研究所提供。比例尺，5μm。

巨噬细胞中检测胆固醇脂含量

巨噬细胞在免疫系统中发挥着关键作用，通过对胆固醇脂的分析，可以揭示α1基因缺失如何影响巨噬细胞的基本生理功能，为进一步理解巨噬细胞在免疫应答和炎症反应中的行为提供线索。相干拉曼技术能够在2800-3000cm^-1的拉曼范围内清晰地区分巨噬细胞中的蛋白质、脂质和胆固醇酯。Lasso算法的应用使得脂质、蛋白质和胆固醇酯能够以直观的颜色编码（绿色、蓝色、红色）被同时拆分和可视化，提供了细胞内部生化过程的全面视图。利用相干拉曼光谱技术拍摄巨噬细胞可以为研究巨噬细胞的代谢和功能提供一种强有力的工具，有助于推动免疫学和疾病治疗领域的研究进展。

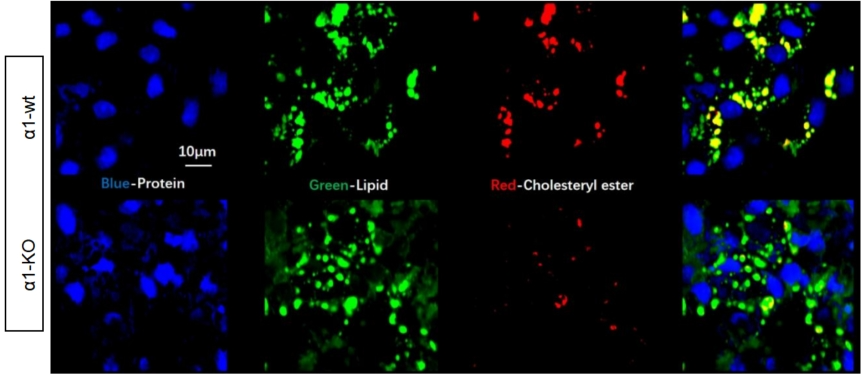

UltraView显微成像系统在2800-3000cm^-1拍摄的巨噬细胞的SRS图像，使用Lasso算法可拆分出脂质（绿色）、蛋白质（蓝色）和胆固醇酯（红色）,镜头使用的是40X NA 0.8 water。巨噬细胞为海军军医大学免疫学研究所提供。比例尺，10μm。

细胞内多组分成分分析

细胞是一个复杂的体系，包含多种生物分子和结构。通过对细胞的多组分拆分，可以详细了解不同组分如蛋白质、核酸、脂质等在细胞内的分布和相互关系，这对于理解细胞的基本结构、功能以及各种生理过程如细胞代谢、信号转导等具有关键作用。例如，研究特定蛋白质与核酸在细胞内特定区域的共定位和相互作用，有助于揭示基因表达调控等重要生命活动的机制。UltraView显微成像系统通过无标记SRS高光谱扫描，展现了其在区分蛋白质、碳水化合物、脂类、胆固醇酯和胆固醇等六种物质成分上的独特优势。该技术提供了高化学特异性和高分辨率的成像，无需荧光标记，减少了对细胞的干扰，使得图像易于解读。为细胞生物学研究和相关疾病的诊断与治疗提供了一种强大的工具。

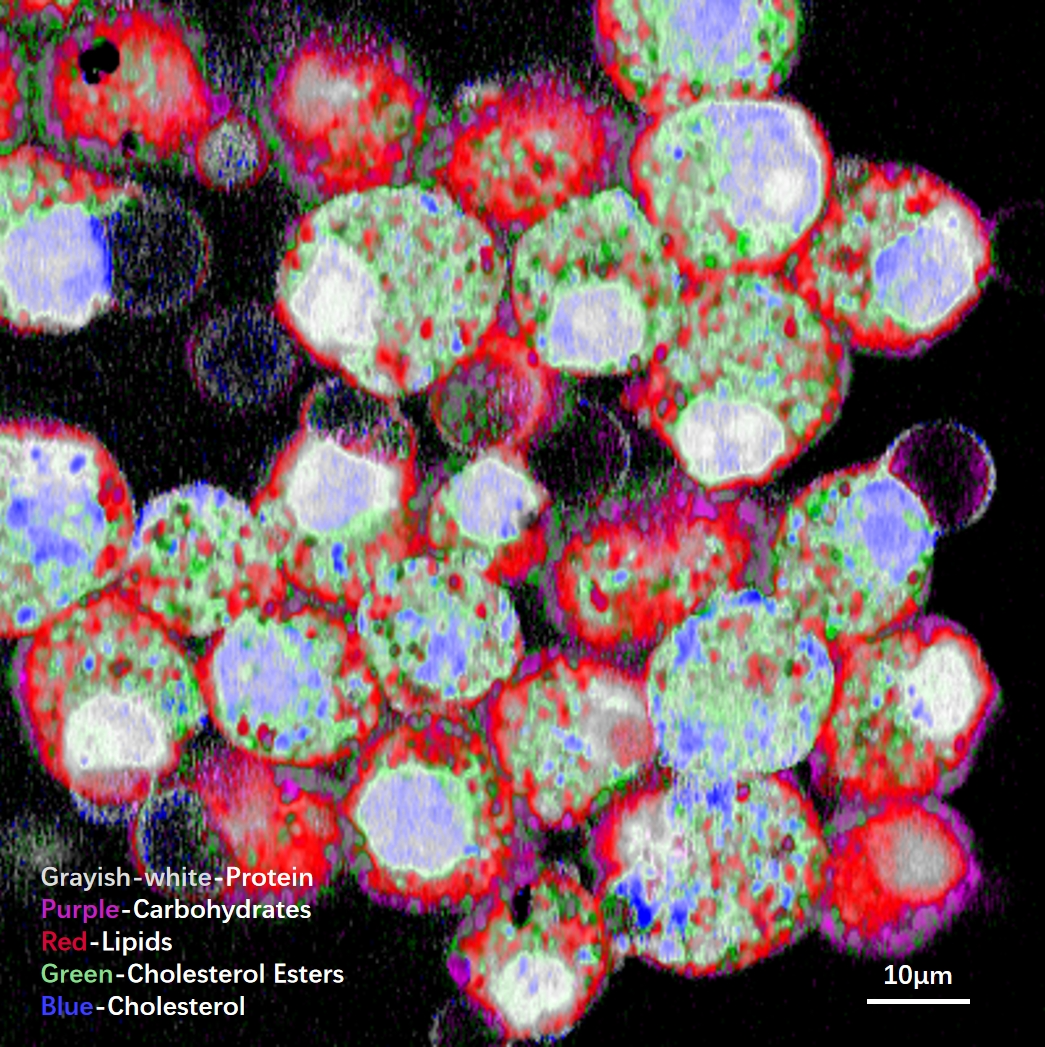

多色叠加图像展示了通过无标记SRS高光谱扫描，并进行光谱分析得到的细胞中不同物质的分布图像。该图像使用40x NA 0.95 air物镜拍摄。灰白色：蛋白；紫色：碳水化合物；红色：脂类；绿色：胆固醇酯；蓝色：胆固醇；细胞由上海瑞金医院内分泌研究所提供。比例尺，10μm。

双光子检测碳化硅位错缺陷

UltraView显微成像系统在双光子成像模式下拍摄碳化硅晶体时展现了多重优势。这种模式能够深入材料内部，提供高分辨率的三维成像，有效揭示了碳化硅晶体的内部结构，尤其是位错缺陷。双光子成像的非线性特性减少了对样品的光损伤，使得对碳化硅这类敏感材料的观察更为温和。此外，系统的多模态成像功能允许对样品进行更全面的分析。总体而言，UltraView显微成像系统在材料科学领域，尤其是在碳化硅晶体的缺陷分析和结构研究中，提供了一种先进、高效的成像解决方案。

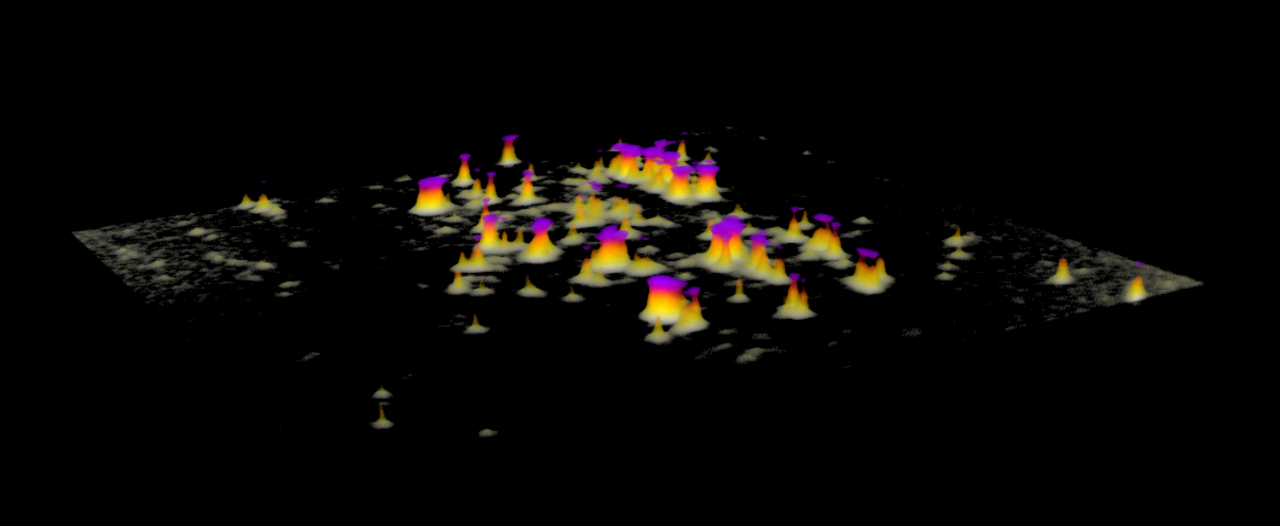

该图使用Ultraview显微成像系统中的双光子成像功能拍摄的碳化硅晶体，以3D的形式揭示碳化硅内部的位错缺陷，镜头使用的是 20X NA0.8 air。碳化硅样品为浙江大学科创中心提供。
