电化学

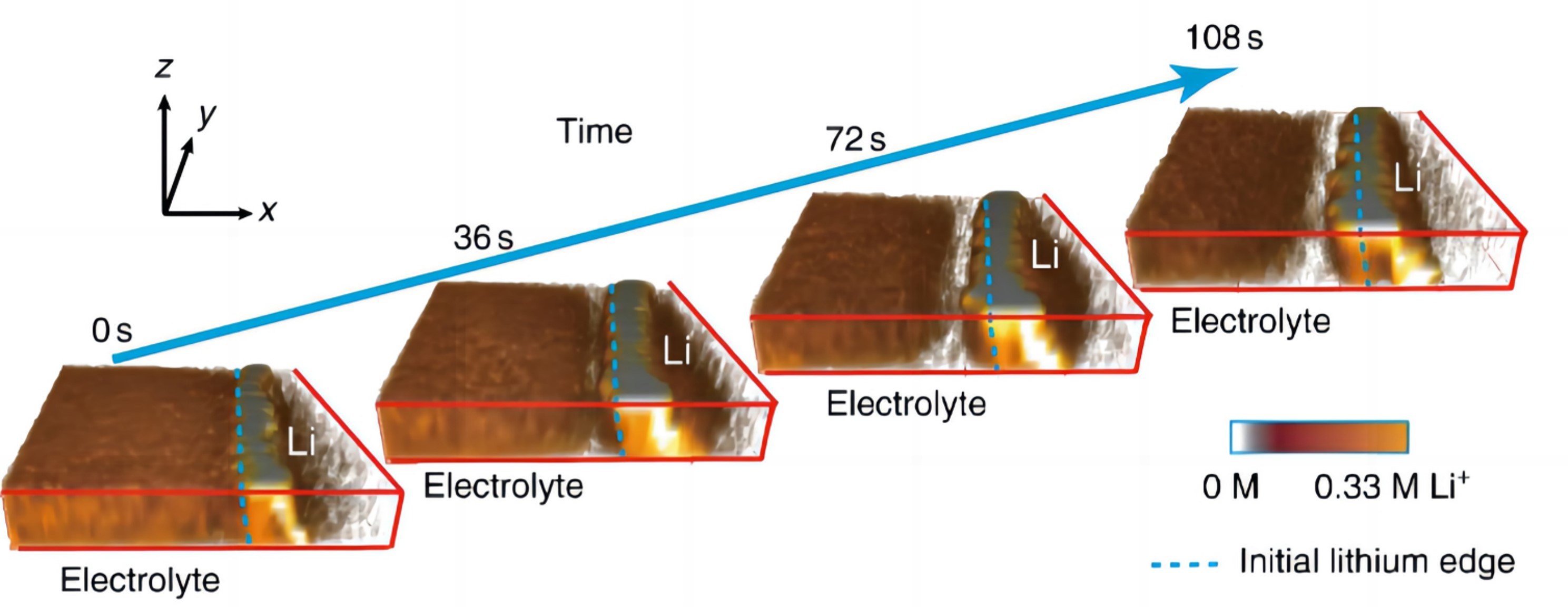

3D图像显示在4.2mA/cm-2的电流密度下锂表面附近的离子耗尽。Li 电极附近透明区域(白色)的扩展表明电极附近的Li +离子逐渐耗尽。通过相干拉曼不仅可以实现电极表面的分析,还可以进行3D成像。


典型场景

应用介绍

离子传输在电池、燃料电池等应用中至关重要。锂金属电极具有高理论比容量, 但锂离子减少和枝晶生长导致安全性问题。液体电解质中的离子传输成像具挑战性, 现有技术难以满足高灵敏度、时间分辨率及空间分辨率需求。相干拉曼散射显微成像 技术可实现电池电解质中离子传输的三维可视化,具有高灵敏度、快速成像、高空间 分辨率、无标记特性等优点。



3D 图像显示在锂电极表面附近的离子耗尽
Cheng, Q. et al. Operando and three-dimensional visualization of anion depletion and lithium growth by stimulated raman scattering microscopy. Nat Commun 9, 2942 (2018)
